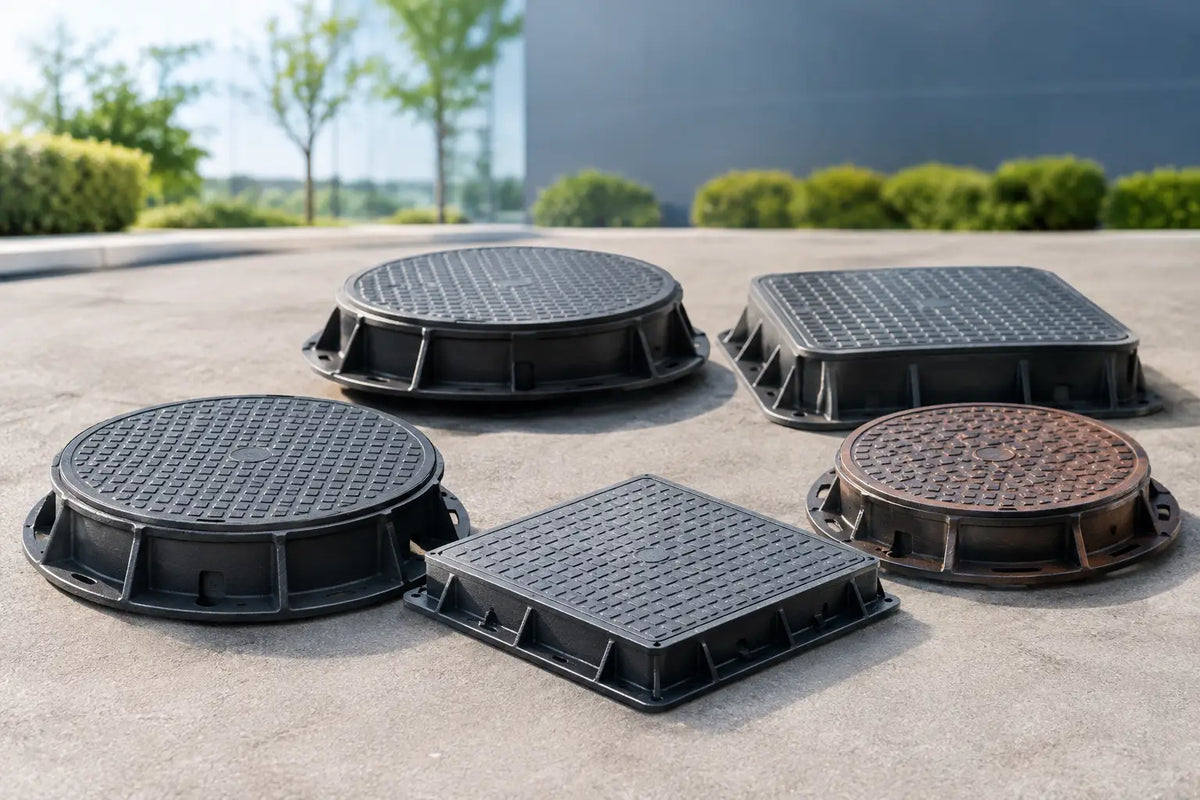

Шахтен капак: избор според натоварването

Шахтен капак, поставен на неподходящо място или избран с недостатъчна товароносимост, може бързо да се разклати, деформира или да създаде риск за преминаващите хора и превозни средства. Затова изборът не трябва да започва само от формата и външния размер. Необходимо е да се преценят предназначението на шахтата, натоварването върху настилката, материалът на капака и рамката, както и качеството на монтажа.

При дворни инсталации, тротоари, паркинги, улици и индустриални площадки условията са различни. Решение, което е подходящо за ревизионна шахта в зелена площ, няма да бъде достатъчно за вход към гараж или за зона с редовно движение на тежки автомобили.

Какво представлява шахтеният капак

Шахтеният капак затваря ревизионен или обслужващ отвор към канализационна, дъждовна, ВиК, електрическа, телекомуникационна или друга подземна система. Основната му функция е да осигури безопасен достъп при необходимост от проверка и поддръжка, като едновременно с това предпазва отвора от попадане на хора, предмети, отпадъци и повърхностни води.

В повечето случаи изделието се състои от рамка и капак. Рамката се вгражда и трябва да предава натоварването равномерно към околната конструкция. Капакът се поставя върху нея, като при определени модели може да има заключване, шарнирно отваряне, уплътнение или система срещу нежелано повдигане.

Точното съответствие между капак и рамка е важно. Смесването на елементи от различни системи може да доведе до нестабилно лягане, луфт, шум при преминаване и по-бързо износване.

Шахтен капак според мястото на монтаж

Първият практически въпрос е прост: кой реално ще преминава над капака? Отговорът определя необходимия клас на натоварване много по-точно от общото описание „за двор“ или „за улица“.

За площи, достъпни само за пешеходци и велосипедисти, обикновено се използват решения за леко натоварване. При алеи, частни дворове и зони, където понякога преминава лек автомобил, е нужен по-висок клас. Паркинги, улици, товарни рампи, складови бази и индустриални терени изискват капаци, проектирани за значително по-голямо натоварване.

При избор често се използват класовете по EN 124. Сред разпространените категории са A15 за пешеходни площи, B125 за зони с леко автомобилно натоварване, C250 за определени крайпътни и паркинг зони и D400 за пътни платна. За по-високи натоварвания съществуват и класове E600 и F900, предназначени за специализирани индустриални или транспортни приложения.

Класът не бива да се избира „с резерв“ без техническа причина, но и не бива да се намалява с цел икономия. По-високият клас често означава по-голямо собствено тегло, различна конструкция и по-високи изисквания към основата. Най-подходящият вариант е този, който отговаря на реалното натоварване и начина на експлоатация.

Внимавайте с динамичното натоварване

Преминаването на автомобил не е единственото натоварване. Спиране, потегляне, завиване и преминаване с по-висока скорост създават динамични сили. Те са особено критични при капаци, монтирани по траекторията на колела, пред вход на гараж или в зона за маневриране на товарна техника.

Ако над шахтата преминават камиони, мотокари или строителна механизация, техническите данни на продукта и носещата конструкция около него трябва да бъдат съобразени с конкретния обект. Самият капак не може да компенсира слабо изпълнена основа.

Материали: чугун, композит или стоманена конструкция

Материалът влияе върху товароносимостта, теглото, устойчивостта на корозия, сигурността и удобството при обслужване. Няма универсално най-добро решение, защото всяко приложение поставя различни изисквания.

Капаците от сферографитен чугун са широко използвани при външни шахти с автомобилно натоварване. Материалът позволява висока товароносимост при сравнително компактна конструкция и е подходящ за пътни, паркинг и индустриални зони, когато изделието е избрано с правилния клас.

Композитните капаци са практични за много ВиК, електрически и комуникационни приложения. Те обикновено са по-леки, не корозират като металните решения и могат да бъдат удобни за места, където е важно лесното отваряне при периодични проверки. Подходящият им клас на натоварване винаги трябва да се провери в техническата документация на конкретния модел.

Поцинкованите или стоманени ревизионни капаци често се използват при настилки от плочки, гранитогрес, бетон или други облицовки, когато е необходимо капакът да остане дискретен и да следва визията на пода. Съществуват модели за запълване с настилка, но те трябва да се подбират според допустимото натоварване и дебелината на предвидения пълнеж.

Размери и свободен отвор

При поръчка не е достатъчно да се посочи приблизителен размер на шахтата. Разграничават се външният размер на рамката, светлият отвор и размерът на самия капак. При квадратни и правоъгълни модели тези стойности могат да се различават съществено.

Светлият отвор определя с какво реално може да се работи през шахтата. Ако през нея трябва да премине помпа, оборудване, почистващ инструмент или човек за обслужване, малкият отвор ще затрудни работата, дори външният размер на капака да изглежда достатъчен.

Преди избор измерете отвора на място, дебелината на настилката и наличното пространство около шахтата. При подмяна на стар капак проверете и нивото на готовия под или асфалт. Рамка, която остава по-ниско или по-високо от настилката, може да задържа вода, да създава удар при преминаване и да разрушава прилежащата настилка.

Значението на рамката и основата

Най-честата причина за хлопане и пропадане не е дефектът на капака, а неправилно положената рамка. Тя трябва да бъде монтирана върху стабилна, равна и достатъчно здрава основа, която поема натоварването по целия си контур.

При външни настилки е важно рамката да бъде нивелирана спрямо крайното ниво. Неравномерното подпиране води до точково натоварване, напукване на бетона и разклащане. При автомобилни зони монтажът обичайно изисква носеща бетонова яка или конструктивно решение, съобразено с проекта и очаквания трафик.

Не разчитайте на тънък слой разтвор като единствена опора. Той може да се разруши при циклично натоварване и температурни промени. При съмнение за носещата способност на основата е разумно да се потърси мнение от технически специалист по обекта.

Отводняване и уплътняване

Капакът не винаги трябва да бъде водоплътен. При канализационни и дъждовни шахти функционалното решение зависи от конкретната система. При електрически, комуникационни или сухи ревизионни шахти защитата от проникване на вода и прах може да бъде по-съществена.

Уплътнението помага да се ограничат шумът, вибрациите и проникването на замърсявания, но трябва да остане чисто и в добро състояние. При външен монтаж наклонът на настилката и отводняването около рамката са също толкова важни, колкото и самото уплътнение.

Практичен ред за избор

За да ограничите риска от грешка, започнете с функцията на шахтата и вида на настилката. След това определете кой преминава над нея, измерете нужния светъл отвор и проверете допустимия клас на натоварване. Едва след тези стъпки сравнявайте материал, форма, тип заключване и начин на отваряне.

При обществени, промишлени и инфраструктурни обекти е добре да се вземат предвид и изискванията на проекта, възложителя или експлоатиращата организация. За частен имот най-често решаващи са автомобилното натоварване, нивото на настилката и лесният достъп за поддръжка.

Заключващите системи са полезни там, където трябва да се ограничи неоторизиран достъп или риск от случайно отваряне. Те обаче не отменят нуждата от периодична проверка. Винтовете, пантите и механизмите трябва да се поддържат чисти, а отварянето на тежки капаци трябва да се извършва с подходящ инструмент и безопасен работен подход.

Проверка и поддръжка след монтажа

След монтажа проверете дали капакът ляга стабилно, отваря се без блокиране и остава на едно ниво с настилката. При автомобилни участъци наблюдавайте за шум, клатене, отчупване на фугиращ материал или слягане около рамката. Ранната корекция обикновено е по-лесна от ремонт на разрушена настилка.

Почиствайте зоната между капака и рамката от пясък, строителни отпадъци, листа и втвърдени замърсявания. Не използвайте импровизирани лостове, които могат да повредят контактните повърхности или да наранят оператора. При капаци с панти или заключване периодично проверявайте движението на механизма според указанията на производителя.

Добре избраният капак остава незабележим в ежедневната работа - не хлопа, не пречи на преминаването и осигурява достъп, когато е необходим. Ако предварително уточните натоварването, размера на отвора и конструкцията на настилката, ще изберете решение, което работи надеждно дълго след приключването на монтажа.
